旋轉型灌裝機的結構組成

[2014-11-20 14:52:22]

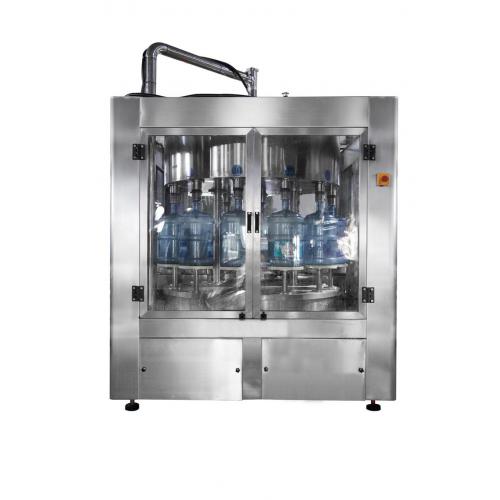

旋轉型灌裝機

目前灌裝機的結構大都是旋轉模式,旋轉模式就是灌裝閥帶動包裝容器一起做等速回轉運動同時進行灌裝。灌裝機中灌裝閥的數目也稱灌裝機頭數。旋轉型灌裝機的工作原理是液料由旋轉分配器送入環形儲液箱中,瓶子由瓶輸送裝置進瓶由撥輪送入到瓶的升降機構上,瓶子在上升的同時繞灌裝機回轉,當瓶子和灌裝閥緊密接觸時自動灌裝液料,灌裝結束后由升降機構送入到水平位置,再由中間撥輪輪送至壓蓋機上。每當灌裝機工作結束時,可自動清洗。旋轉型灌裝機的結構比較復雜,主要由以下五個部件組成:
a旋轉型灌裝機第一部件——供送裝置
包裝容器的供送裝置的主要工作是容器要保證按時不間斷提供物料,供送裝置的螺桿裝置可以按包裝條件把不同類型的包裝容器送到指定包裝工位,供送裝置的輸送鏈帶可用多條構成寬型鏈帶,供送裝置中要把包裝容器送到灌裝機的主傳送機構上就需要星形撥輪來完成,輸送的包裝容器的高度和直徑?jīng)Q定了星輪高度和其半徑。
b旋轉型灌裝機第二部件——瓶托升降機構
此灌裝機部件的作用是把送來的包裝容器升到規定的標準高度,方便液料灌裝。液料灌裝完成后再將包裝容器降到原來的位置。現在我國灌裝機的升降機構都有緩沖作用,可以更好的保護瓶子降低了損壞瓶子的幾率,提高瓶子的密封度。
c旋轉型灌裝機第三部件——灌裝液料的供送裝置
灌裝機械液料的供送裝置也叫供料裝置,它的作用是把液料送到貯液箱中,灌裝方式不同的灌裝機其供液裝置結構也是不同的。
d旋轉型灌裝機第四部件——液位控制裝置
液體灌裝機一般有穩定的液位。通常液位裝置由浮球液位控制器控制容器內的液位,液位的高低限將液位控制器分為高低液位控制器,除液位控制器外還有電觸式、電導式、PLC等新型的液位控制器。
e旋轉型灌裝機第五部件——灌裝閥
灌裝閥是指將儲液箱中的料液充填到包裝容器內的機構,主要由閥體、閥端、閥門、密封元件、開啟元件等組成。
